一、產品概述
KH6000D蓄電池在線監測管理系統是珠海市科宏電子科技專門為UPS電源、直流電源、通信電源蓄電池組而設計的半集中式管理產品。該產品具有在線監測功能、在線均衡功能、在線活化功能。
其工作方式是通過在線監測每一節電池的電壓、電流、內阻、容量及環境溫度的數值情況來判斷蓄電池運行過程中各個參數是否處于正常，當蓄電池組一致性變差時, KH6000D蓄電池在線監測管理系統會自動啟動在線均衡功能對電池進行均衡調節,并能對性能較差的電池進行在線活化，其能有效的防止蓄電池組過充電或欠充電，使蓄電池組性能一致的運行在最佳狀態，提高了蓄電池組安全運行水平，延長蓄電池組使用壽命，減少了維護人員對電源系統的維護時間與維護成本。
二、應用領域
KH6000D蓄電池在線監測管理系統，主要應用于電力行業的發電廠、變電站；民航領域的候機樓、航管樓、雷達站、數據中心；石化鋼鐵領域的動力中心、變電站、數據中心；移動通信領域的基站、數據中心；新能源領域的風電、光伏、儲能等直流電源、UPS電源、EPS電源系統蓄電池組的監控、維護與管理。
三、主要功能
1、在線監測
2、在線均衡
3、在線活化
四、技術參數
工作溫度：-20℃ ～85℃
相對濕度：5%～95%（不凝露）
大氣壓強：80-110kPa
直流額定工作電壓：85～265VAC/90-380VDC
可管理蓄電池組數：1-4組
可管理蓄電池數量：2～480只
可均衡蓄電池額定容量：20～3000AH
可均衡蓄電池單體電壓：2V、4V、6V、12V
蓄電池單體電壓測量精度：≤±0.2
蓄電池組電壓測量精度：≤±0.1%
蓄電池電動勢在線檢測精度：≤±5%
蓄電池容量在線測量精度：≤5%
蓄電池內阻在線測量精度：≤5%
蓄電池極板硫化在線活化率：>90%
蓄電池組不均衡度：≤0.5%
通信接口：LAN、RS485
保護：電源回路帶保險絲設計
平均無故障時間：正常運行環境下，不少于100000h
噪音：<40dB
五、產品選型

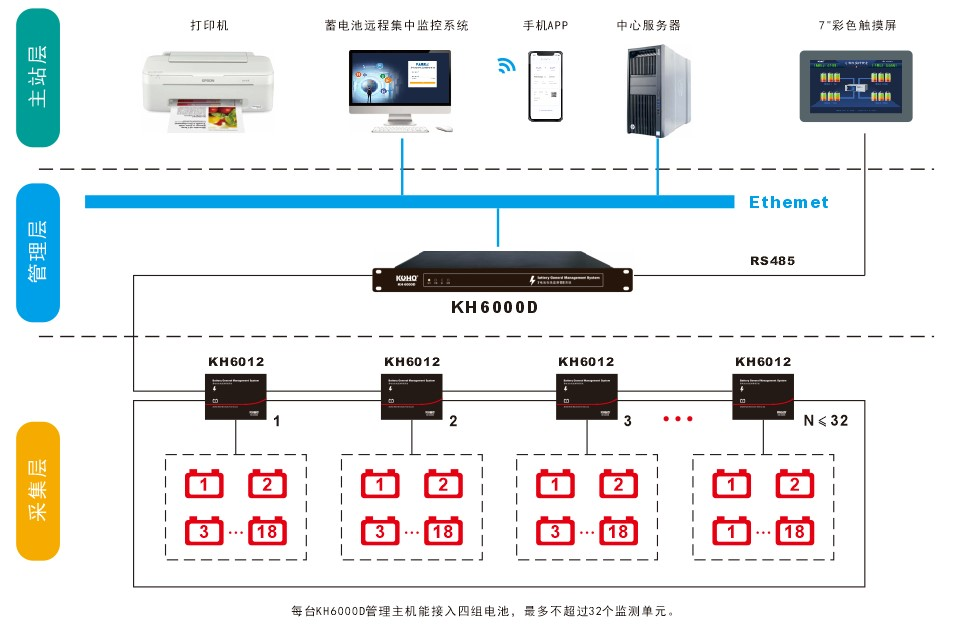

KH6000D蓄電池在線監測管理系統由管理主機、監測單元、7”彩色觸摸屏三部份組成，用戶可根據具體需求及結合現場安裝情況加以選擇。
■ 管理主機
管理主機是KH6000D蓄電池在線監測管理系統的運行核心，其具有對監測數據進行解析、識別、管理的功能，同時也是實現對蓄電池進行在線均衡與在線活化功能的載體。
該機型采用19英寸寬，1U高的標準機箱設計，具有體積小，結構緊湊，安裝便捷的特點，可直接安裝在19英寸機柜內或簡單安裝在電池架側面，也可嵌入直流系統的電池柜、充電柜、饋線柜中，適用于480只電池及以下蓄電池組系統的管理。
技術參數：
可管理電池組數量 1-4組 最多監測電池數量 480只 可均衡活化電池容量 20～3000AH 單體電池電壓 2V,6V,12V 工作電壓 85～265VAC/90～380VDC 機箱尺寸 19英寸寬，1U高 482.6mmx382mmx44.4mm 機箱材料 全鋁合金 設備重量 3kg 安裝方式 組屏或單獨安裝
■監測單元
監測單元是KH6000D蓄電池在線監測管理系統的數據采集終端，具有在線監測蓄電池電壓、電流、內阻、容量、健康度、單體溫度、環境溫度等功能。該機型采用1U高的標準機箱設計，具有體積小，結構緊湊，安裝便捷的特點，可直接安裝在電池架側面，也可嵌入直流系統的電池柜、充電柜、饋線柜中。
技術參數：
可測電池數量 18只（可擴展） 單節電池電壓 2V,6V,12V 可測電池容量 20AH-3000AH 工作電壓 12V DC 機箱尺寸 225mmx175mmx44.5mm 機箱材料 全鋁合金 設備重量 1.5kg 安裝方式 導軌安裝
■7”彩色觸摸屏
7”彩色觸摸屏是KH6000D蓄電池在線監測管理系統的數據顯示終端，能全方位的顯示設備運行狀態、電池的運行參數，具有顯示分辨率高、顏色對比度強、使用壽命長等特點。
主要功能
1、7寸帶觸摸功能的人機界面，顯示所有的監測內容
2、實時數據查詢：
a. 顯示每節蓄電池的電壓、內阻、負極溫度、SOC、SOH和通訊狀態
b. 顯示每組蓄電池的組電壓、充放電電流、均衡度、
3、告警數據查詢：
a. 實時告警時間顯示、歷史告警事件顯示
